加湿器香薰机雾化片追频原理大揭秘
2022-04-26
加湿器和香薰机是我们经常用到的小家电器，其原理很简单MCU作为主控，通过PWM经过三极管推挽电路驱动MOS管，使雾化片工作在谐振频率附近，雾化片产生高频振动使水雾化产生水雾，加湿空气。
这其中就涉及到雾化片的检水和追频原理，很多MCU厂家都将这一部分代码封装，所以很多小伙伴都不清楚通过雾化片检水和追频的基本方案，下面给小伙伴简单分析一下。
◆追频原理：
基于单片机开发的加湿器，可以自动追频到谐振点。它的实现原理如下：

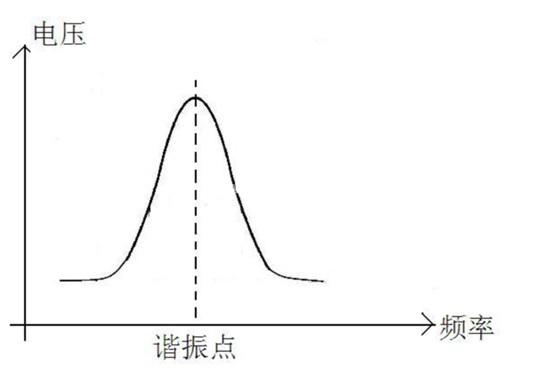

雾化片两端的电压和它的振荡频率的关系呈正态分布的关系，如下图所示：
通过电压与频率的变化关系，利用软件算法可实现频率点的追踪，让雾化片始终工作在频率点。
◆检水原理：

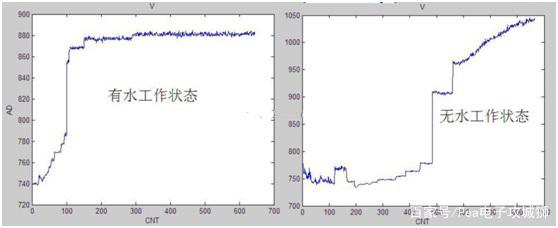

基于单片机开发的加湿器，利用雾化片有水时和无水时的电压特性变化来检测是否有水。正常工作时，雾化片的震荡电压稳定在一个正常的范围内，且变化不大。水量减少到一定程度或无水时，震荡片两端电压会突然增大或上升。通过这样一个变化规律来确定加湿器是否有水。
